体积小，轻薄设计，抗干扰能力强
体积小，轻薄设计，抗干扰能力强
视频分辨率最高达3840*2160@30Hz
核心优势：体积小，轻薄设计，抗干扰能力强

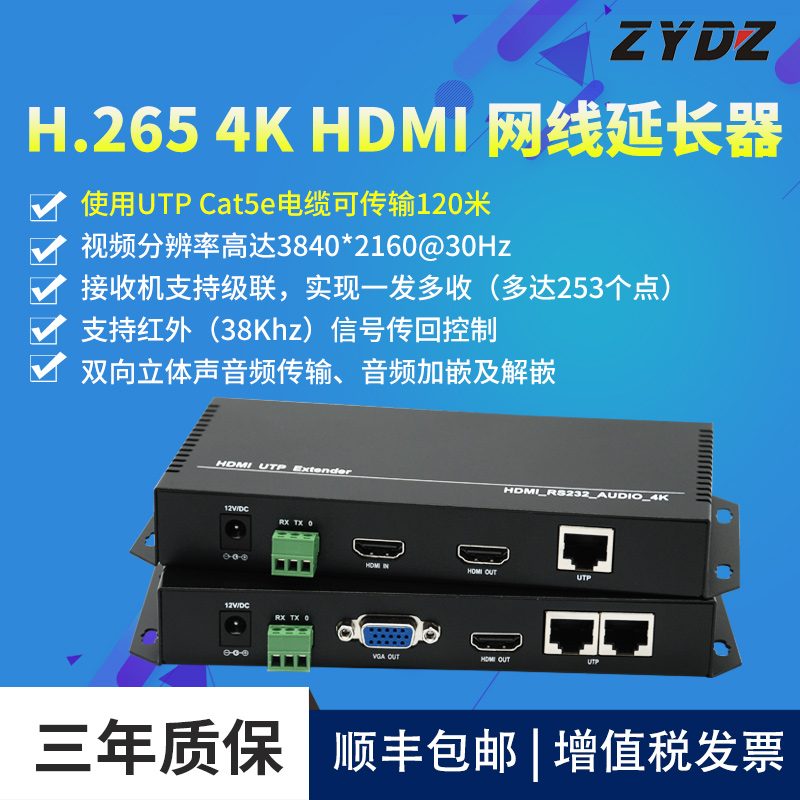

| 产品型号 | ZY-CH801-TR |
|---|---|
| 发送端-输入 | HDMI×1 RS232×1 3.5音频输入×1 3.5音频输出×1 |
| 发送端-输出 | RJ45×1 HDMI×1 IR×1 |
| 接收端-输入 | RJ45×1 IR×1 |
| 接收端-输出 | HDMI×1 VGA×1 RS232×1 3.5音频输出×1 3.5音频输出×1 |
| 最大分辨率 | 3840*2160@30HZ |
| 传输距离 | 点对点120米 |
| 线缆要求 | 超5类以上 |
| 尺寸 | 163*94*25mm 一、产品介绍 此款延长器主要用于延长传输HDMI音视频信号的设备，通常在HDMI线极限长度无法满足传输距离的情况使用。本产品是通过Cat5e及以上规格的单根网线将HDMI音视频信号高清传输至120米，采用TCP/IP网络协议，采用H.265压缩方式，可通过级联接收机，实现一个发射机对多个接收机传输，最多支持253个接收机。远距离传输的同时支持本地HDMI输出，支持双向独立音频传输，RS232透传，红外回传在显示器端远程控制播放器，可选装POE模块，实现POE供电，免去安装电源适配器的工作。在为用户降低成本的同时保证信号传输的稳定。延长器内置EDID极大的提升了设备的兼容 |
| 电源适配器 | DC 12V/1A 最大功耗 MAX 8W 工作温度 工作湿度 5% ~ 90% 主机尺寸 163*94*25mm 保修期 1年免费保修 四、接口说明 发送端： 接收端： 五、使用方法 将HDMI信号源接入发送端HDMI IN接口， 将HDMI延长器接收端HDMI OUT连接到显示设备， 使用Cat5e类网线连接发送端与接收端的网络接口， 将发送端和接收端接上电源，当指示灯正常亮起并开始闪烁，系统正常运行。 六、包装清单 HDMI延长器发射端主机 x 1 HDMI延长器接收端主机 x 1 12V/1A电源适配器 x 2 七、连接示意图 끂 끂 끂 끂 即插即用-分布式网络矩阵拼接 |
体积小，轻薄设计，抗干扰能力强
视频分辨率最高达3840*2160@30Hz
支持红外（38Khz）信号传回控制
支持音频的加嵌、解嵌
兼容性好，可自动匹配信号源和显示设备
接收端支持HDMI和VGA接口同源输出
5mm立体声音频插座
1K，48K，96K，176K，192K
会议室摄像机与显示屏之间的远距离连接，Cat6网线布线成本低。
商场、机场、营业厅的多屏分发，支持交换机1对多部署。
多媒体教室、报告厅、录播教室的信号延长与分发。
KVM键鼠远程控制，实现机房设备集中管理。
型号不同覆盖60米、100米、120米、150米等规格，使用Cat5e/6及以上纯铜网线可达标称距离。
TCP/IP型号支持通过交换机实现一个发射机对多个接收机，接收端可串联级联。
KVM型号支持USB键鼠回传、远程开关机，适用于机房集中控制。
多数型号支持双向红外（20-60kHz）回传，可在显示端远程控制播放器。
